GSD Series – Bơm Ly Tâm Trục Ngang Tiêu Chuẩn EN733

Dòng bơm GSD của EBARA tuân thủ các tiêu chuẩn EN733 và có thiết kế vững chắc với thân bằng gang và cánh quạt bằng đồng. Những chiếc bơm này cung cấp tính linh hoạt và đáng tin cậy cho nhiều ứng dụng khác nhau, bao gồm sử dụng dân dụng, thương mại, nông nghiệp, và công nghiệp, cũng như tưới tiêu và bảo dưỡng hệ thống. Được trang bị thiết kế rút ra sau tiện lợi, chúng cho phép bảo dưỡng dễ dàng mà không cần tháo rời ống nước. Các tính năng kỹ thuật như lớp phủ cataphoresis và vòng đệm đồng có thể thay thế đảm bảo độ bền và hiệu suất. Với các tùy chọn động cơ từ 1.1 kW đến 90 kW, những chiếc bơm này phù hợp cho các nhiệm vụ nặng và có thể kết hợp với biến tần để tiết kiệm năng lượng

Tâm Trục Ngang Tiêu Chuẩn EN 733

Dòng sản phẩm GSD là dòng bơm tiêu chuẩn của EBARA được sản xuất theo tiêu chuẩn EN733 với trục chốt và ren cứng, với thân bằng gang, cánh bơm bằng gang và đồng. Các bơm GSD đại diện cho một dòng sản phẩm linh hoạt phù hợp cho nhiều ứng dụng và mang lại những lợi ích đáng kể về độ tin cậy, hiệu suất và tiết kiệm chi phí. Phù hợp để xử lý nước sạch cho các ứng dụng dân dụng, thương mại, nông nghiệp và công nghiệp, hệ thống tăng áp, hệ thống sưởi và làm lạnh.

Cũng được sử dụng cho việc tưới tiêu trên các trang trại, trung tâm thể thao, hệ thống rửa xe. Dòng sản phẩm GSD được trang bị thiết kế Back pull-out cho phép tháo rời động cơ, ren cứng, giá đỡ và cánh bơm mà không làm hỏng thân bơm hoặc tháo rời ống.

Các tính năng kỹ thuật khác của dòng sản phẩm GSD: tất cả các thành phần tiếp xúc với dòng chảy của nước được phủ cataphoresis để chống ăn mòn cao và tuổi thọ dài; nó có hai chiếc vòng đệm bằng đồng có thể thay thế để đảm bảo hoạt động đáng tin cậy lâu dài và hiệu suất thủy lực cao.

Cuối cùng, các mặt bích, từ DN 32 đến DN 150, tất cả đều là PN16, khiến GSD trở thành một sản phẩm phù hợp cho các ứng dụng nặng và đòi hỏi. Các động cơ có sẵn với 2 hoặc 4 cực, 50 Hz, với lớp hiệu suất IE3, có công suất từ 1,1 kW đến 90 kW (IE4 cho 75 và 90 kW), có thể kết hợp với biến tần để đạt được tiết kiệm năng lượng lớn hơn

Tính chất thủy lực

Lưu lượng lên đến

Tới 800 m³/h

Cột áp tối đa

Tới 150 m

Hiệu suất trung bình ngành (MEI)

> 0.4

Công suất động cơ

90kW

Tốc độ quay tối đa

2950 RPM

Nhiệt độ môi chất lên đến

-10°C ÷ 120°C cho phiên bản tiêu chuẩn 0°C ÷ 75°C cho phiên bản tùy chọn

Ứng dụng

Hệ thống sưởi, thông gió và điều hòa không khí
Cung cấp nước cho các công trình dân dụng, nông nghiệp và công nghiệp
Tăng áp.
Hệ thống chữa cháy
Hệ thống xử lý chất lỏng công nghiệp
Tưới tiêu cho trang trại, cơ sở thể thao
Hệ thống rửa sạch

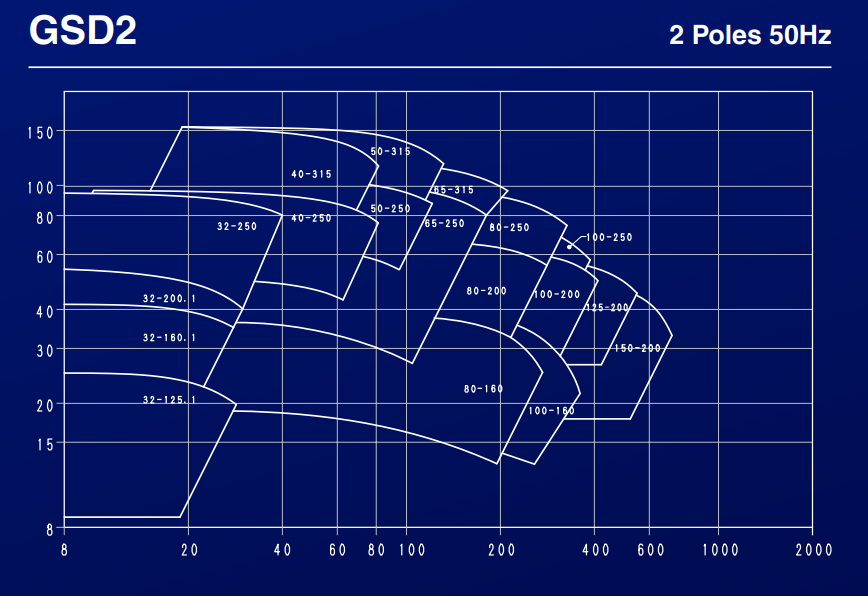

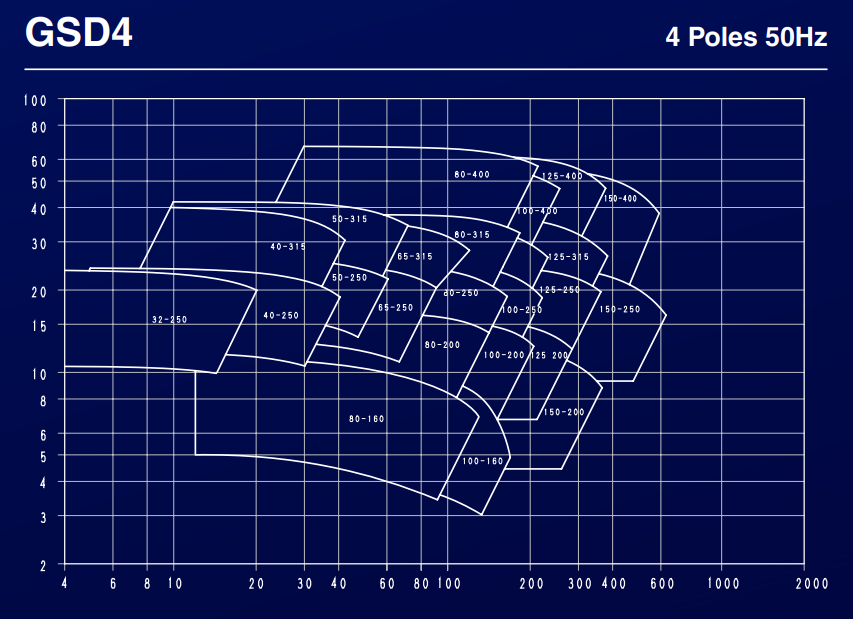

Dải vận hành theo thủy lực

Chi tiết kỹ thuật

Vật liệu cấu thành

Vỏ bơm	Gang đúc
Cánh bơm	Gang đúc, Gang dẻo, Đồng đúc
Trục	Thép không gỉ 420 (EN 1.4021)
Làm kín cơ khí	Silicon cacbua/Than chì/EPDM (tiêu chuẩn) Silicon cacbua/Than chì/FPM (tùy chọn
Bệ đở động cơ	Gang đúc

Thông số motor

Số cực	2 và 4
Cấp cách điện	F
Điện áp	Ba Pha 3~230/400V ±10% (lên đến tối đa 4kW) Ba Pha 3~400/690V ±10% (Từ 5.5kW trở lên)
Thương hiệu động cơ điện	Nhãn hiệu lớn: Toshiba, Teco, ABB, Siemens, WEG Nhãn hiệu thông dụng tại địa phương: Enertech, Elektrim
Thương hiệu động cơ Diesel	Nhãn hiệu lớn: Cummins, Hyundai Doosan, Clarke, Nhãn hiệu thông dụng tại địa phương: Makida
