GS Series – Bơm Ly Tâm Trục Ngang Tiêu Chuẩn EN733

Bơm ly tâm gang đúc đơn cấp tiêu chuẩn và bơm điện kết hợp tính năng kỹ thuật và hiệu suất tốt nhất trong một giải pháp duy nhất. Dải vận hành rộng, đa dạng vật liệu, dễ dàng bảo dưỡng và hiệu suất thủy lực cao được tăng cường bởi tính tương tác với các giải pháp điện tử từ EBARA. GS có sẵn trong phiên bản rời và nguyên bộ, với thân bơm gang đúc, cánh bơm từ nhiều vật liệu, và các tính năng kỹ thuật như phớt đa dạng và mặt bích tiêu chuẩn. Động cơ có sẵn với hiệu suất cao và tính linh hoạt trong kết nối với biến tần.

ơm Ly Tâm Trục Ngang Tiêu Chuẩn EN 733

Bơm ly tâm gang đúc đơn cấp tiêu chuẩn và bơm điện kết hợp những tính năng kỹ thuật và hiệu suất tốt nhất trong một giải pháp duy nhất.
Dải vận hành rộng (từ DN 32 lên đến DN 200-500), đa dạng về vật liệu có sẵn, bảo dưỡng dễ dàng và hiệu suất thủy lực được cải thiện thêm bởi tương tác với các giải pháp điện tử cũng được cung cấp bởi EBARA.
Các dòng GS có sẵn cả trong phiên bản đầu bơm rời không kèm động cơ và bơm nguyên bộ kèm động cơ điện, với các tính năng kỹ thuật sau::

• Vỏ bơm gang đúc vững chắc.
• Cánh bơm có các tùy chọn vật liệu gang đúc, gang dẻo và đồng
Phớt có thể được chọn trong hai phiên bản khác nhau: một loại cơ khí bằng Silicon Carbide/Carbon/EPDM và một loại đóng gói, bằng sợi Silicon Carbide. Nó có hai vòng đệm bằng đồng có thể thay thế để đảm bảo hoạt động đáng tin cậy và hiệu suất thủy lực cao trong dài hạn.
Cuối cùng, các mặt bích, từ DN 32 lên đến DN 200, tất cả đều PN16 (theo tiêu chuẩn EN 1092-1), làm cho GS trở thành một sản phẩm phù hợp cho các ứng dụng nặng và đòi hỏi nhất.
Các động cơ có sẵn với 2 hoặc 4 cực, 50 Hz, với hiệu suất IE3 (từ 0.75 kW), với công suất từ 0.37 kW đến 355 kW, có thể kết nối với các biến tần.

Tính chất thủy lực

Lưu lượng lên đến

1300 m³/h

Cột áp tối đa

Tới 150 m

Hiệu suất trung bình ngành (MEI)

> 0.4

Công suất động cơ

355kw

Tốc độ quay tối đa

2950 RPM

Nhiệt độ môi chất lên đến

-10°C ÷ 120°C

Ứng dụng

Cấp nước sản xuất công nghiệp.
Làm lạnh và hệ thống điều hòa không khí.
Bơm tăng áp.
Bơm phòng cháy chửa cháy.

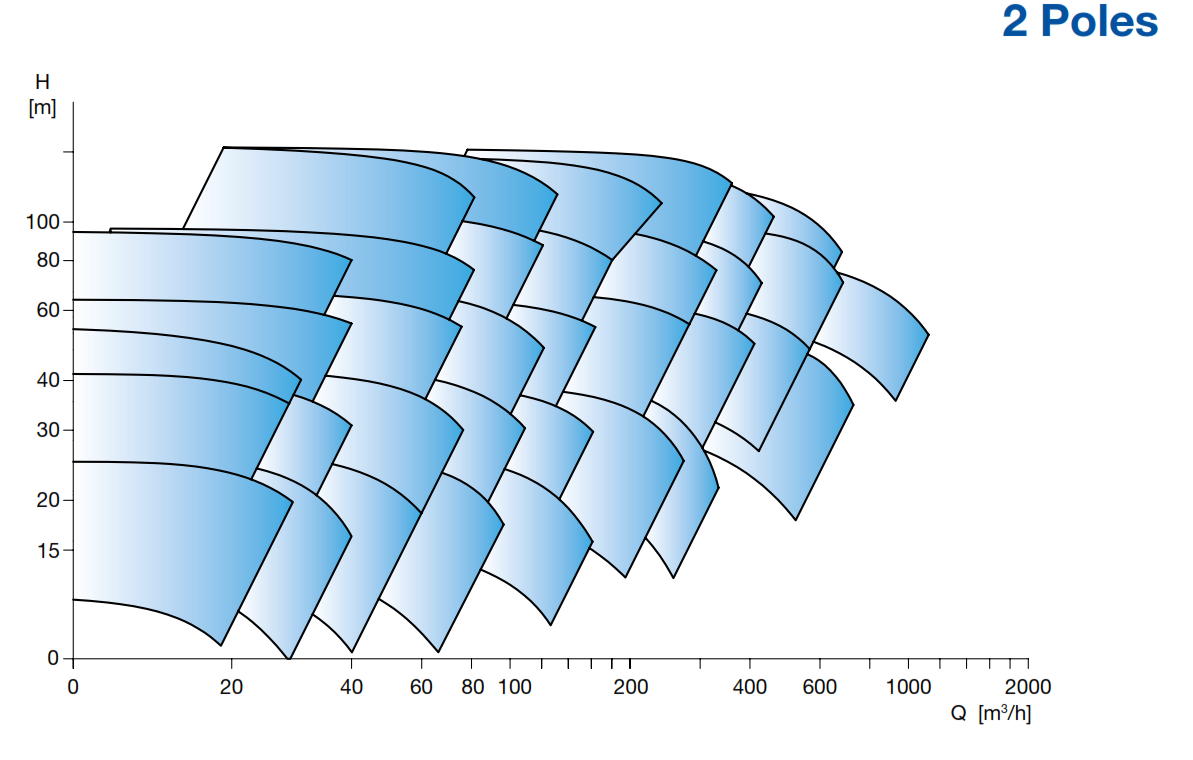

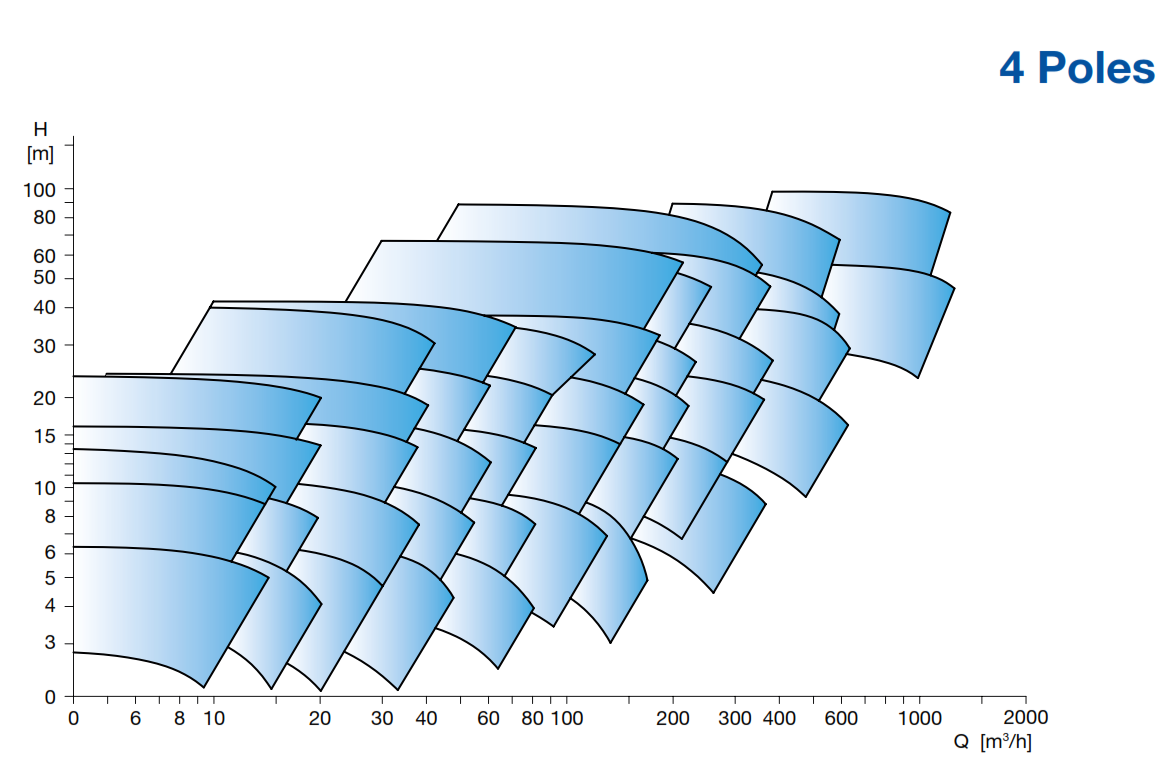

Dải vận hành theo thủy lực

Chi tiết kỹ thuật

Vật liệu cấu thành

Vỏ bơm	Gang đúc
Cánh bơm	Gang đúc, Gang dẻo, Đồng đúc
Trục	Thép không gỉ AISI 431 (EN 1.4057)
Làm kín cơ khí	Phớt làm kín cơ khí (Silicon carbide/Carbon/EPDM), Phớt chèn – sợi túp(Silicon carbide fiber)
Bệ đở động cơ	Gang đúc hoặc thép hình

Thông số motor

Số cực	2 và 4
Cấp cách điện	F
Điện áp	Ba Pha 3~230/400V ±10% (lên đến tối đa 4kW) Ba Pha 3~400/690V ±10% (Từ 5.5kW trở lên)
Thương hiệu động cơ điện	Nhãn hiệu lớn: Toshiba, Teco, ABB, Siemens, WEG Nhãn hiệu thông dụng tại địa phương: Enertech, Elektrim
Thương hiệu động cơ Diesel	Nhãn hiệu lớn: Cummins, Hyundai Doosan, Clarke, Nhãn hiệu thông dụng tại địa phương: Makida
