FSA Series – Bơm Ly Tâm Trục Ngang Xoắn Ốc Một Cửa Hút

FSA – BƠM MỘT CỬA HÚT VỎ XOẮN CỦA EBARA:

Bảo dưỡng dễ dàng với hệ thống BPO.
Xả trung tâm ở đỉnh và hỗ trợ bằng chân.
Hiệu suất ổn định với thiết kế không quá tải.
Phạm vi ứng dụng rộng và áp suất làm việc lên đến 16 bar.

Bơm Trục Ngang Một Cửa Hút Vỏ Xoắn

•Dễ tháo rời và bảo dưỡng, hệ thống BPO (Back Pull Out) cho phép tất cả các thành phần quay có thể được tháo ra mà không cần phải tháo rời ống hút và ống xả.
•Xả trung tâm ở đỉnh, có hỗ trợ chân dưới vỏ để đảm bảo độ chống lại tối đa do mất cân bằng và biến dạng từ tải trọng của ống.
•Thiết kế không quá tải để đảm bảo hiệu suất ổn định cho mọi ứng dụng.
•Phạm vi ứng dụng rộng và áp suất làm việc cao lên đến 16 bar.

Tính chất thủy lực

Lưu lượng lên đến

1320 m³/h

Cột áp tối đa

Tới 150 m

Công suất động cơ

355kw

Tốc độ quay tối đa

~3000 RPM

Nhiệt độ môi chất lên đến

0°C ÷ 80°C

Ứng dụng

Tòa nhà cao tầng
Hệ thống làm lạnh và sưởi ấm .
Bơm trung chuyển
Bơm phòng cháy chửa cháy.
Hệ thống tăng áp

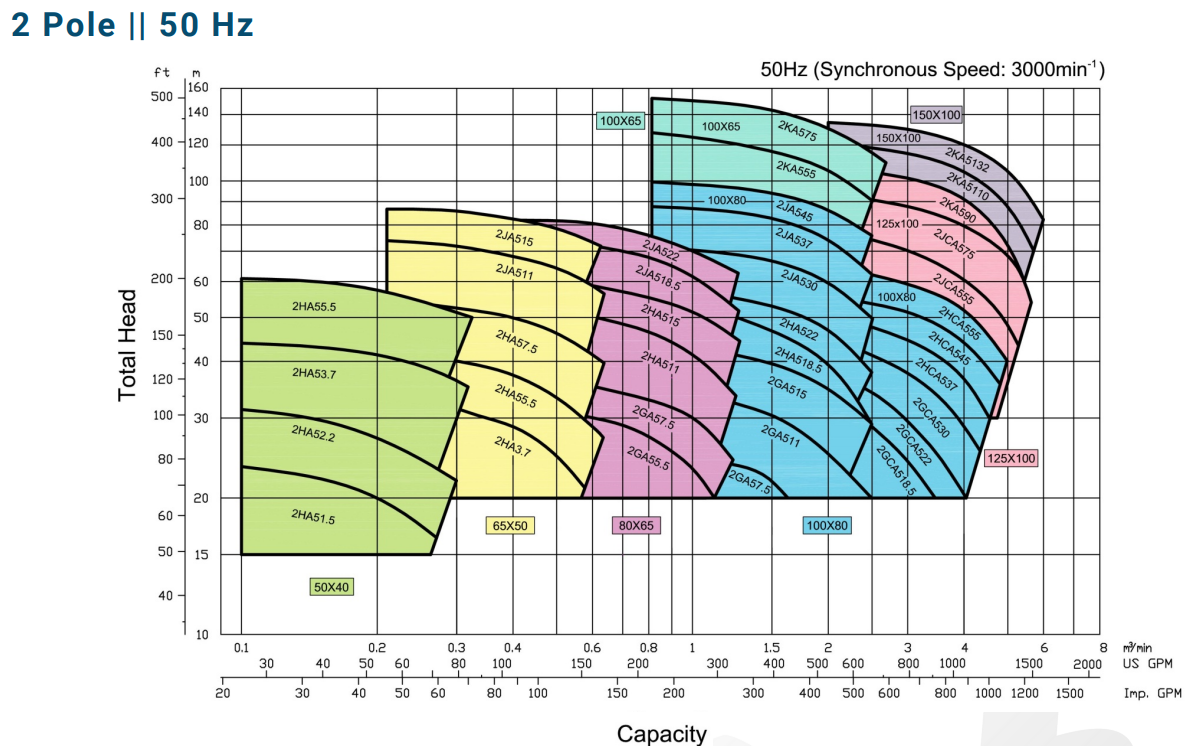

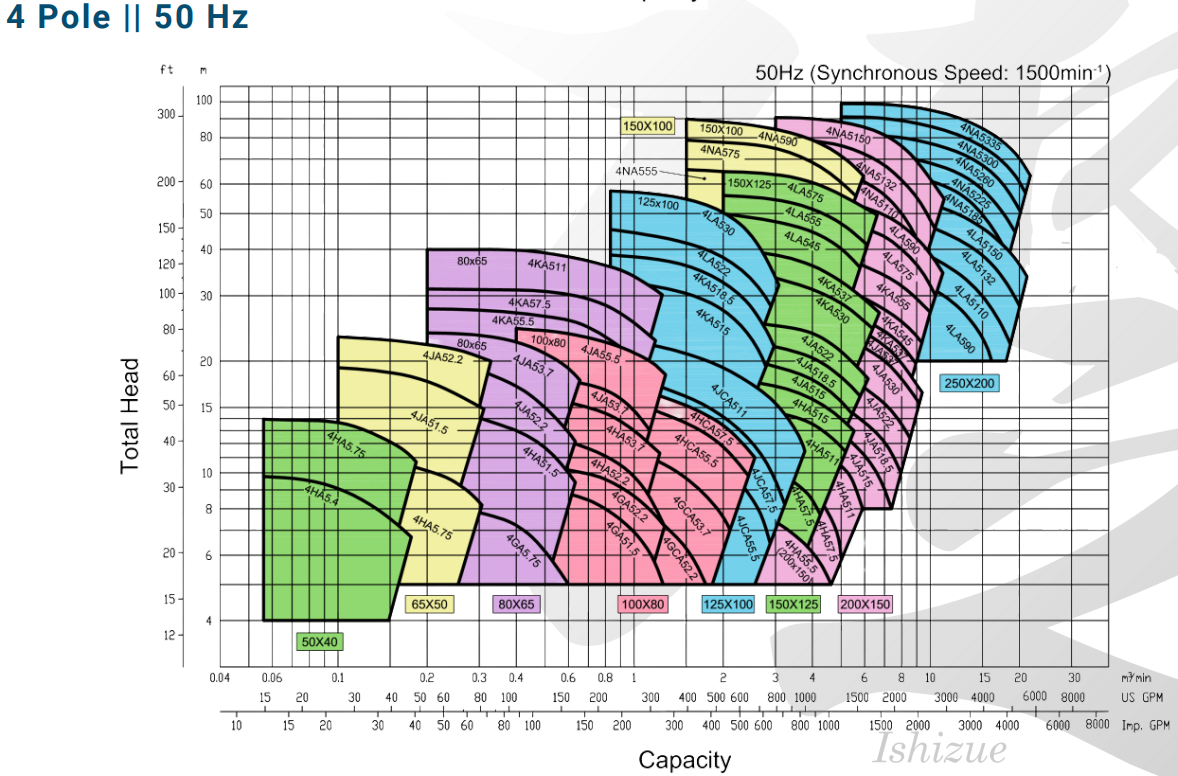

Dải vận hành theo thủy lực

Chi tiết kỹ thuật

Vật liệu cấu thành

Vỏ bơm	Gang đúc
Cánh bơm	Gang đúc, Gang dẻo, Đồng đúc
Trục	Thép không gỉ 403, 304, 316
Làm kín cơ khí	Phớt làm kín cơ khí (Ceramic/Carbon/NBR/SIC), Đai kín (sợi PTFE)
Bệ đở động cơ	Gang đúc hoặc thép hình

Thông số motor

Số cực	2 và 4
Cấp cách điện	F
Điện áp	Ba Pha 3~230/400V ±10% (lên đến tối đa 4kW) Ba Pha 3~400/690V ±10% (Từ 5.5kW trở lên)
Thương hiệu động cơ điện	Nhãn hiệu lớn: Toshiba, Teco, ABB, Siemens, WEG Nhãn hiệu thông dụng tại địa phương: Enertech, Elektrim
Thương hiệu động cơ Diesel	Nhãn hiệu lớn: Cummins, Hyundai Doosan, Clarke, Nhãn hiệu thông dụng tại địa phương: Makida
