EVMS(L)(G) – Bơm ly tâm trục đứng đa tầng cánh

Bơm ly tâm đa tầng theo chiều dọc, có sẵn trong các vật liệu khác nhau bao gồm thép không gỉ AISI 304 (EVMS), thép không gỉ AISI 316L (EVMSL), và gang (EVMSG), được trang bị bánh quạt Shurricane® độc đáo, được cấp bằng sáng chế bởi EBARA Pumps Europe. Thiết kế này giảm 80% lực đẩy trục, kéo dài tuổi thọ ổ đỡ động cơ, cho phép sử dụng động cơ thương mại tiêu chuẩn và đảm bảo hiệu suất bơm cao với chỉ số MEI > 0.7 cho các mẫu hiệu suất cao nhất. Ngoài ra, dòng sản phẩm EVMS còn có những lợi ích như kín cơ khí dạng hộp cho phép thay thế dễ dàng, kết nối với các ống khoáng cách để bảo trì mà không cần tháo rời động cơ, và giải pháp cắm thông minh. Có sẵn nhiều kết hợp của kín cơ khí và kết nối ống, với phiên bản NPSH thấp (EVMSN) được cung cấp theo yêu cầu.

ơm Ly Tâm Trục Ngang Tiêu Chuẩn EN 733

Bơm ly tâm gang đúc đơn cấp tiêu chuẩn và bơm điện kết hợp những tính năng kỹ thuật và hiệu suất tốt nhất trong một giải pháp duy nhất.
Dải vận hành rộng (từ DN 32 lên đến DN 200-500), đa dạng về vật liệu có sẵn, bảo dưỡng dễ dàng và hiệu suất thủy lực được cải thiện thêm bởi tương tác với các giải pháp điện tử cũng được cung cấp bởi EBARA.
Các dòng GS có sẵn cả trong phiên bản đầu bơm rời không kèm động cơ và bơm nguyên bộ kèm động cơ điện, với các tính năng kỹ thuật sau::

• Vỏ bơm gang đúc vững chắc.
• Cánh bơm có các tùy chọn vật liệu gang đúc, gang dẻo và đồng
Phớt có thể được chọn trong hai phiên bản khác nhau: một loại cơ khí bằng Silicon Carbide/Carbon/EPDM và một loại đóng gói, bằng sợi Silicon Carbide. Nó có hai vòng đệm bằng đồng có thể thay thế để đảm bảo hoạt động đáng tin cậy và hiệu suất thủy lực cao trong dài hạn.
Cuối cùng, các mặt bích, từ DN 32 lên đến DN 200, tất cả đều PN16 (theo tiêu chuẩn EN 1092-1), làm cho GS trở thành một sản phẩm phù hợp cho các ứng dụng nặng và đòi hỏi nhất.
Các động cơ có sẵn với 2 hoặc 4 cực, 50 Hz, với hiệu suất IE3 (từ 0.75 kW), với công suất từ 0.37 kW đến 355 kW, có thể kết nối với các biến tần.

Tính chất thủy lực

Lưu lượng lên đến

1300 m³/h

Cột áp tối đa

Tới 150 m

Hiệu suất trung bình ngành (MEI)

> 0.4

Công suất động cơ

355kw

Tốc độ quay tối đa

2950 RPM

Nhiệt độ môi chất lên đến

-10°C ÷ 120°C

Ứng dụng

Cấp nước sản xuất công nghiệp.
Làm lạnh và hệ thống điều hòa không khí.
Bơm tăng áp.
Bơm phòng cháy chửa cháy.

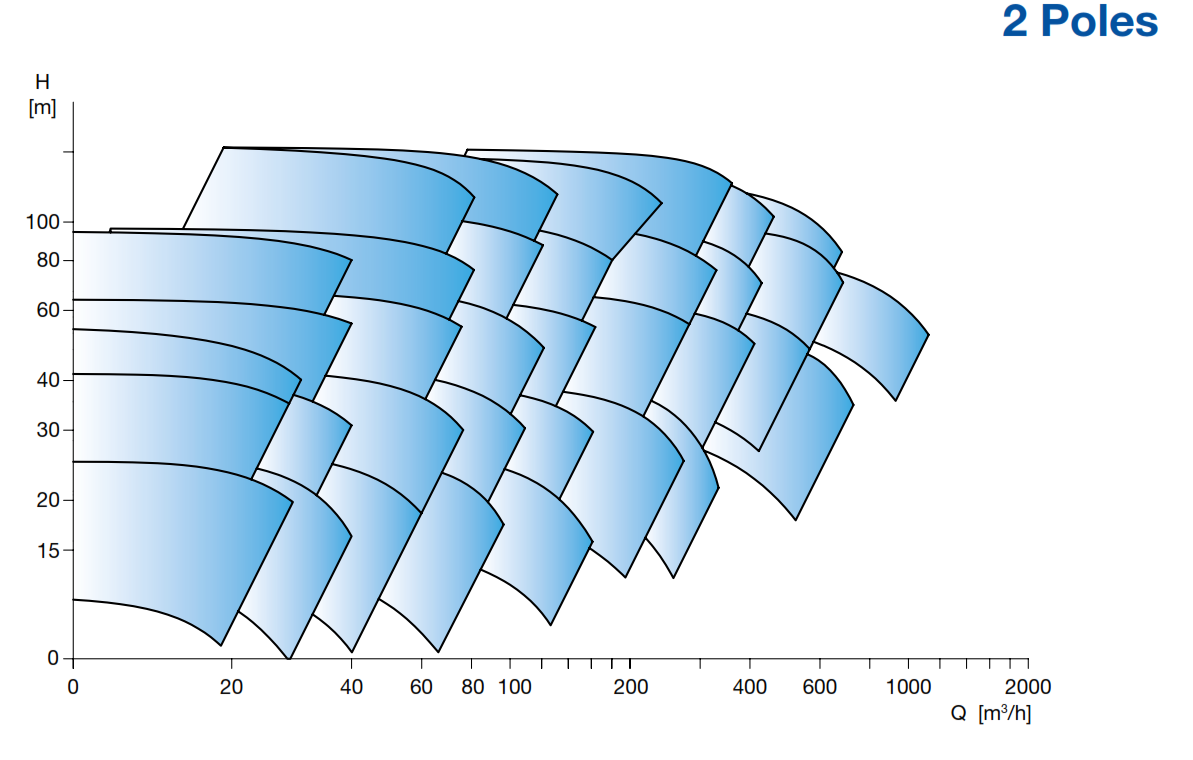

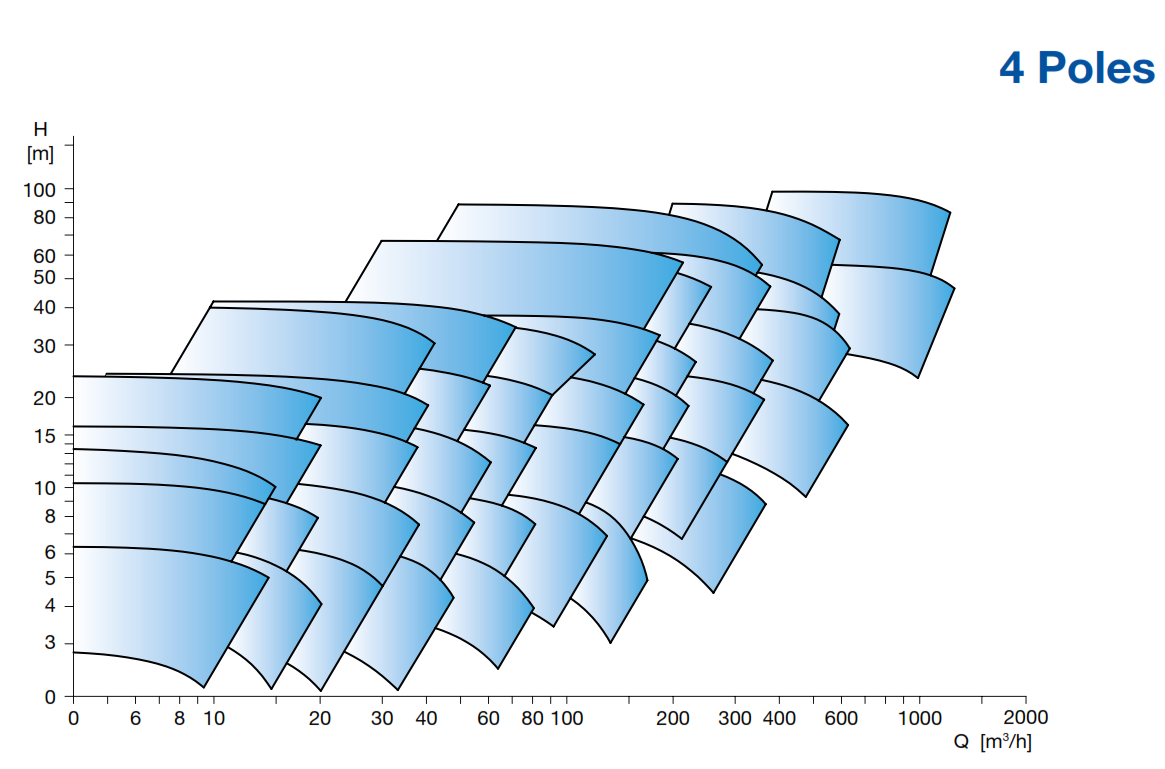

Dải vận hành theo thủy lực

Chi tiết kỹ thuật

Vật liệu cấu thành

Vỏ bơm	Gang đúc
Cánh bơm	Gang đúc, Gang dẻo, Đồng đúc
Trục	Thép không gỉ AISI 431 (EN 1.4057)
Làm kín cơ khí	Phớt làm kín cơ khí (Silicon carbide/Carbon/EPDM), Phớt chèn – sợi túp(Silicon carbide fiber)
Bệ đở động cơ	Gang đúc hoặc thép hình

Thông số motor

Số cực	2 và 4
Cấp cách điện	F
Điện áp	Ba Pha 3~230/400V ±10% (lên đến tối đa 4kW) Ba Pha 3~400/690V ±10% (Từ 5.5kW trở lên)
Thương hiệu động cơ điện	Nhãn hiệu lớn: Toshiba, Teco, ABB, Siemens, WEG Nhãn hiệu thông dụng tại địa phương: Enertech, Elektrim
Thương hiệu động cơ Diesel	Nhãn hiệu lớn: Cummins, Hyundai Doosan, Clarke, Nhãn hiệu thông dụng tại địa phương: Makida
