3D (4) SERIES – Bơm Ly Tâm Tiêu Chuẩn EN733

Máy bơm 3D SERIES có kết cấu bằng gang tiêu chuẩn với cánh quạt bằng thép AISI 304 và AISI 316, lực hút hướng trục và phóng điện hướng tâm, cung cấp động cơ 2 hoặc 4 cực. Thiết kế kéo ra phía sau của nó cho phép dễ dàng tháo động cơ, khớp nối, giá đỡ và cánh quạt mà không cần tháo rời đường ống. Tương thích với máy bơm điện, nhiều loại phốt cơ khí khác nhau hỗ trợ các vật liệu đặc biệt, thích ứng với các nhu cầu đa dạng như loại chất lỏng và nhiệt độ, bao phủ nhiều phạm vi nhiệt độ tùy thuộc vào kiểu máy. Hiện có ba phiên bản của SERIES 3D: khối đơn với trục mở rộng, 3DS với khớp nối cứng và động cơ Tiêu chuẩn IEC và 3DP với khớp nối đàn hồi và động cơ Tiêu chuẩn IEC. Thông tin kỹ thuật chi tiết có sẵn trong Databook

Bơm Ly Tâm Trục Ngang Tiêu Chuẩn EN 733

Bơm ly tâm đáp ứng các tiêu chuẩn EN733 và được sản xuất từ các vật liệu khác nhau: thép không gỉ AISI 304 (Dòng 3), thép không gỉ AISI 316 (Dòng 3L), và thép không gỉ AISI 316 được đúc tiểu hạt cho một số mẫu cụ thể (Dòng 3L). EBARA Pumps Europe hiểu rõ các nhu cầu đa dạng của các ngành sử dụng những bơm này, chính vì vậy họ đã phát triển Dòng 3 với động cơ 2 hoặc 4 cực. Đây là một dòng sản phẩm toàn diện, sáng tạo, đáng tin cậy và hiệu quả, có khả năng hoạt động thành công trong các điều kiện khó khăn. Điểm nổi bật của Dòng 3 là thiết kế back pull-out, cho phép dễ dàng tháo rời khối cánh quạt-động cơ mà không cần ngắt kết nối bơm với ống dẫn để bảo dưỡng. Dải sản phẩm bao gồm Dòng Monobloc 3(L)M, Dòng với kết nối cứng 3(L)S, và Dòng với kết nối linh hoạt 3(L)P. Đối với Dòng 3LM và Dòng 3LS, phiên bản Z có sẵn, với thân vỏ không có chân đỡ và với một chân mới được lắp trực tiếp vào khung động cơ. Giải pháp này cho phép bơm được lắp đặt trong không gian hạn chế mà không thể kết nối chân của Dòng 3 tiêu chuẩn và, quan trọng hơn, cho phép kết nối bơm ở các vị trí khác nhau nhờ việc xoay chân 90°. Dòng 3LS và Dòng 3LP có sẵn với các bộ phận thủy lực và động cơ được chứng nhận ATEX (chúng tôi đề xuất liên hệ với mạng lưới bán hàng để biết thêm về phiên bản ATEX). Để biết thông tin kỹ thuật chi tiết hơn, xem Databook.

Tính chất thủy lực

Lưu lượng lên đến

Tới 240 m³/h

Cột áp tối đa

Tới 100 m

Hiệu suất trung bình ngành (MEI)

> 0.4

Công suất động cơ

55kw

Tốc độ quay tối đa

2900 RPM

Nhiệt độ môi chất lên đến

-10°C ÷ +75°C cho các phiên bản H, HS, HW, HSW
-10°C ÷ +90°C cho các mẫu tiêu chuẩn
-20°C ÷ +90°C cho phiên bản E

Ứng dụng

Hệ thống sưởi ấm, thông gió và điều hòa không khí
Cung cấp nước cho các công trình dân dụng, nông nghiệp và công nghiệp
Bơm tăng áp.
Bơm phòng cháy chửa cháy.
Hệ thống xử lý chất lỏng công nghiệp
Tưới tiêu
Tháp làm mát
Hồ bơi
Hệ thống thoát nước
Hệ thống rửa.

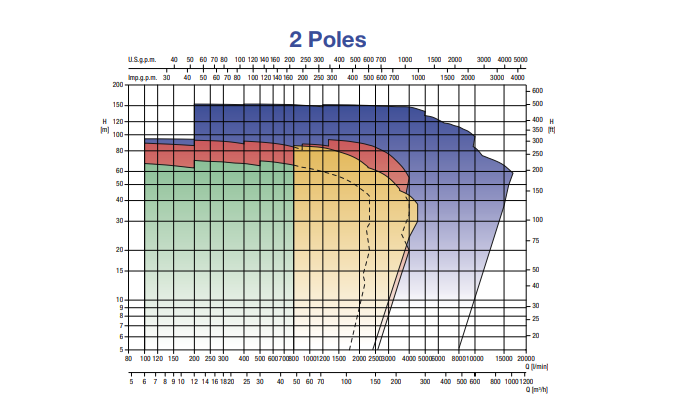

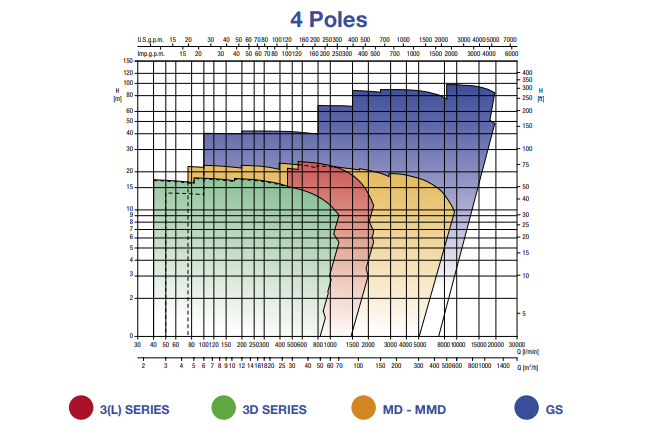

Dải vận hành theo thủy lực

Chi tiết kỹ thuật

Vật liệu cấu thành

Vỏ bơm	Gang
Cánh bơm	AISI 304 (EN 1.4301) Đúc chính xác AISI 316 (EN 1.4404) cho 3D SERIES 65
Trục	AISI 304 (EN 1.4301)
Làm kín cơ khí	Tiêu chuẩn = Gốm/Carbon/NBR H = Than chì/Gốm/FPM HS = Cacbua silic/Cacbua silic/FPM HW = Cacbua Vonfram/Cacbua Vonfram/FPM HSW = Cacbua silic/Cacbua Vonfram/FPM E = Than chì/Gốm/EPDM
Bệ đở động cơ	Gang cho các model 32-200/3, 15, 18,5 và 22 kW Nhôm cho các dòng còn lại

Thông số motor

Số cực	2 và 4
Cấp cách điện	F
Điện áp	Một pha 1~230V ±10% Ba pha 3~230/400V ±10% (bao gồm tối đa 4kW) Ba pha 3~400/690V ±10% (từ 5,5kW trở lên)
Thương hiệu động cơ điện	Ebara
