2CDX(L) Series – Máy bơm ly tâm một và hai cánh quạt

Máy bơm ly tâm hai cánh quạt với hệ thống thủy lực bằng thép không gỉ AISI 304 và AISI 316, có cánh quạt phân tán và thủy lực được ép (phiên bản L) mở rộng phạm vi hiệu suất so với các máy bơm một cánh quạt. Các thành phần của máy bơm điện 2CDX(L) được hình thành bằng hydroforming để đảm bảo độ bền, hiệu suất thủy lực và độ tin cậy. Hydroforming, sử dụng chất lỏng áp suất cao lên đến 1200 bar, đảm bảo việc tạo hình kim loại một cách mượt mà, cung cấp khả năng chống ăn mòn, hiệu suất trên 80%, và tỉ lệ rò rỉ thấp. Kích thước nhỏ gọn cho phép đặt trong không gian hẹp, với tính linh hoạt từ các tùy chọn phớt cơ khí khác nhau. Thông tin kỹ thuật chi tiết có trong Databook

Máy bơm ly tâm một và hai cánh quạt

Các bơm ly tâm có hai cánh quạt, được chế tạo từ thép không gỉ AISI 304 hoặc AISI 316, cung cấp hiệu suất nâng cao so với các mẫu có một cánh quạt. Bơm 2CDX(L) sử dụng các thành phần được tạo ra thông qua quá trình hydroforming, đảm bảo độ bền, hiệu suất thủy lực và độ tin cậy. Phương pháp này sử dụng chất lỏng áp suất cao để tạo hình kim loại, kết quả là các thành phần mịn màng, không hàn. Các bơm có hình dáng mượt mà, hoạt động êm ái và chống ăn mòn cao, đạt được hiệu suất trên 80% với sự rò rỉ tối thiểu. Kích thước nhỏ gọn của chúng cho phép lắp đặt trong không gian hẹp, và tính linh hoạt của chúng được tăng cường bởi các lựa chọn kín cơ học khác nhau. Tham khảo Databook để biết thông số kỹ thuật chi tiết.

Tính chất thủy lực

Lưu lượng lên đến

Từ 1.2 đến 12.6 m3/h

Cột áp tối đa

Từ 71.5 đến 27 m

Công suất động cơ

3.7 kW

Tốc độ quay tối đa

2800 RPM

Nhiệt độ môi chất lên đến

-5°C ÷ +75°C cho phiên bản H, HS, HW, HSW

-5°C ÷ +90°C cho phiên bản tiêu chuẩn và E

Ứng dụng

Tăng áp trong hộ gia đình
Tưới vườn nhỏ
Rửa/giặt
Xử lý nước
Tháp làm mát
Xử lý nước sạch

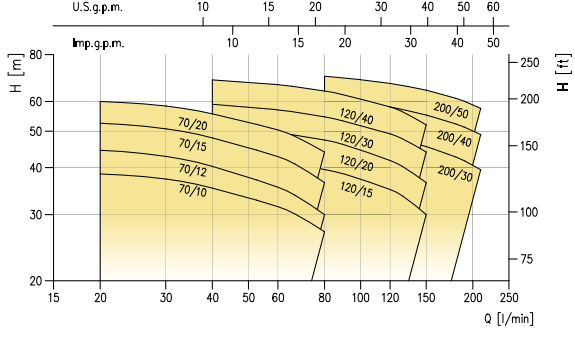

Dải vận hành theo thủy lực

Chi tiết kỹ thuật

Vật liệu cấu thành

Vỏ bơm	Thép không gỉ AISI 304 (EN 1.4301) (2CDX) Thép không gỉ AISI 316L (EN 1.4404) (2CDXL)
Cánh bơm	Thép không gỉ AISI 304 (EN 1.4301) (2CDX) Thép không gỉ AISI 316L (EN 1.4404) (2CDXL)
Trục	Thép không gỉ AISI 304 (EN 1.4301) (2CDX) Thép không gỉ AISI 316L (EN 1.4404) (2CDXL)
Làm kín cơ khí	Tiêu chuẩn = Gốm/Than chì/NBR H = Grafite/Gốm/FPM HS = Silic carbide/Silic carbide/FPM HW = Carbide Wolfram/Carbide Wolfram/FPM HSW = Silic carbide/Carbide Wolfram/FPM E = Grafite/Gốm/EPDM
Bệ đở động cơ	Nhôm (đến và bao gồm 1.5 kW), gang đúc (2.2 kW trở lên)
